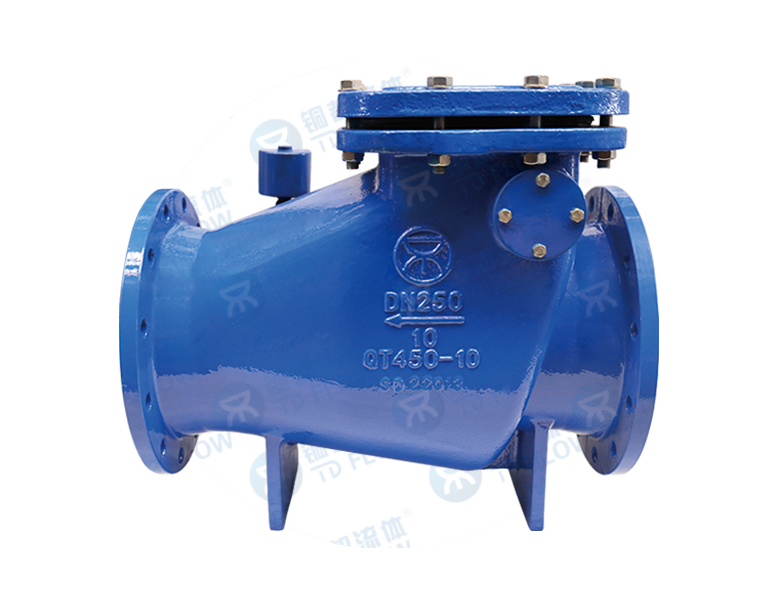

該閥是針對現有緩閉止回閥在污水中使用時，緩閉油壓管路易阻塞的缺陷，研制開發出來，止回閥體側安裝一個緩閉液壓缸，緩閉動作由原來的閥板擊打緩閉活塞，改為直接控制閥桿的扭轉，介質與油缸系統不接觸，改善傳統液壓緩閉止回閥介質與油壓緩閉回路接觸，容易造成管道阻塞的缺陷，可同時適用于污水、清水。此外，與傳統緩閉止上回閥相比，此種止回閥在運行過程中，由干液傳動裝置具備獨特的運行平穩，無沖擊及振動，使得該閥在消除水錘過程中始終運行平穩可靠。
產品特色：
這種緩閉止回閥的緩閉裝置由搖臂連桿、活塞桿、活塞缸體、針型調節閥、油管、滑塊等組成。工作狀態時，水泵啟動，介質壓力沖開閥板，閥桿轉動同時，帶動搖臂連桿旋轉，推動活塞桿向水流方向移動。當停泵時，活塞桿在搖臂連桿的帶動下，向反方向移動。當活塞上的滑塊移動到活塞面時，封住活塞上的大孔，便知左腔油液通過油管和針型調節閥移動到右腔，由于液體流通截大同小異同而產生的壓差完成阻尼效應，從而達到緩閉的效果。油液的流量，流速依靠針型調節閥調節，從而可根據不同工況，水擊大小，逆流速度來調整緩閉時間的長短和緩閉速度的快慢。經過適當調整滑塊移動的距離來控制快關、慢關的時間。
